本装置是将红外线发射、接收电路组装在一起，做成了便于安装和使用的“一体化”防盗报警器。其特点是所发射的红外线遇到人或物时，被反射回一部分，经接收、处理后触发报警电路产生告警声，人或物离开有效监视区域后，报警器延时发声 60 秒后自动恢复到警戒状态。

电路原理：

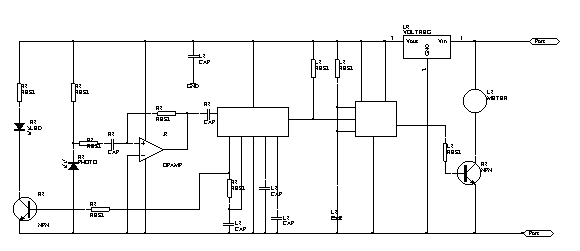

本装置电路如图所示，它由红外线发射电路、红外线接收电路、放大及频率译码电路、单稳态延时电路、警报发生电路和电源变换电路六部分组成。

  接通电源，由音频译码集成电路a2 及外接电阻 r6 电容 c3 产生 40khz 左右振荡信号，一则作为本身谐振需要；另一方面通过 a2 第 5脚 （幅值约6v）、r5加至三极管vt1基极，经vt1电流放大后驱动红外发光二极管vd1向周围窨发射红外光脉冲。平时，红外光敏二极管vd2接收不到vd1发出的红外光脉冲，a2输出端第8脚处于高电平，由a3及外围阻容元件构成的典型单稳态电路处于复位状态，vt2无偏流截止，报警电喇叭ha断电不发声。当人或物接近vd1时，由vd1发出的红外线被人体或物体反射回来一部分，并被vd2接收转换成相同频率的电信号，经运放a1放大事，输入到a2第3脚，通过a2内部进行识别译码后，使其第8脚输出低电平。该低电平信号直接触发a3构成的单稳态电路置位，使a3第3脚输出高电平，vt2获偏流饱各导通，ha通电发出响亮的告警声。人或物离开vd1监视区域后，虽然vd2推动红外光信号使a2第8脚恢复高电平，但由于存在单稳态电路的延迟复位作用，ha将持续发声一段时间(<60秒)，然后自动恢复到待报警状态。

电路的最大特点是实现了红外线发射与接收工作频率的同步自动跟踪，即红外发射部分不设专门的脉冲发生电路，而直接从接收部分的检测电路引人脉冲（实为 az 的锁相中心频率信号），既简化了线路和调试工作，又防止了周围环境变化和元件参数改变造成的收、发频率不一致，使电路稳定性和抗干扰能力大大增强。

元器件选择

入选用…立41或lm41、mc1741 型通用血型运算放大器，与选用lm567 或 ne567 、mm567 型锁相环音频译码器人选用 ne555 或 5g1555，lm555 型时基集成电路人选用 78to9 型小型塑封固定三端稳压集成电路。 vd 、 wb 分别采用 pi03 型红外线发射管和 ph02 型红外线接收管。 vti 用 9014 或 9013 型硅 npn 三极管，要求产＞ 150 ； vt 用 8050 型硅 npn 中功率三极管，要求卢＞ 100 。 qd 用 qlia ／ 50v 型硅全桥。

r1 — r9 一律用   rtx － 1 ／ 4w 型碳膜电阻器。 c1 、 c3 用   cti 型瓷介电容器， c7 用 ct4d 型独石电容器， c2 、 c4 ～ c8 均用 cdll － 16v 型电解电容器。 ha 用语音声电喇叭。 f 用带管座的 250v 、 0 ． 15a 保险管。 xp 为家用电器常用交流电二极插头。

发射管套上拆自废旧袖珍手电筒上的反光罩部件，它具有聚光、反光作用。这样一则能防止发射管干扰接收管正常接收，二则可增大反射距离。

只要焊接无误，元器件选择良好，电路就能工作。调整 r1 阻值，可改变红外线有效反射距离（报警器警戒范围）。另外，r4 阻值影响 a1 放大倍数， r6 、 c3 数值影响译码频率和红外线发射频率，通常情况下不必调整，按图所标参数选取，即可获得满意效果。如嫌 ha 延时发声时间太长（或太短）可适当减小（或增大） r8 或 c6 数值加以调整。

  该报警器用途很广泛，它可直接安装在房门、保险柜和防盗物上进行探盗报警，也可安装在楼道等小偷必经之路进行探盗报警。安装时注意位置（高度、隐蔽性等）选择，并且红外线收、发头应正对探测区域来人或来物最灵敏，最可靠部位。该报警器有效探测距离可达到 2.5m。
