TDA7492 50W+50W 数字功放集成电路

TDA7492 50W+50W 数字功放集成电路


商城价格:¥12.00
批发价格:VIP可见
商品品牌:其它  淘宝信用:
型号成色:全 新  TDA7492
浏览:17557 次售出:7
积分:10 分
库存:50 件
同品牌查询    同类别查询
此商品支持支付宝,网上汇款免手续费。
收货满意后卖家才能拿钱,货款都安全!

手机扫描二维码直接淘宝上购买
商家信息


 淘宝昵称:精灵电子

 信用等级:
 旺旺联系:点击这里给我发消息
 QQ联系:这里也可以联系到我的哦!

 所在地:杭州电子市场
  如果该商品是您所需要的,并且您需要购置多种商品的,您可以放入购物篮!当您选好商品后,您可以留下您的地址和电话并提交订单,我们会及时处理您的订单!
  如果您只需要单独购买此商品的,可以直接使用支付宝购买。

TDA7492 50W+50W 数字功放集成电路

下面是功放板链接地址:

TDA7492 50W+50W 大功率 数字功放板 BTL 可并联桥接 DIY

TDA7492 PDF 资料下载

  TDA7492是意法半导体生产的一种2x50W立体声桥接负载D类音频功率放大器单片IC,其应用主要是面向液晶电视机和监视器。

  芯片电路组成及引脚功能

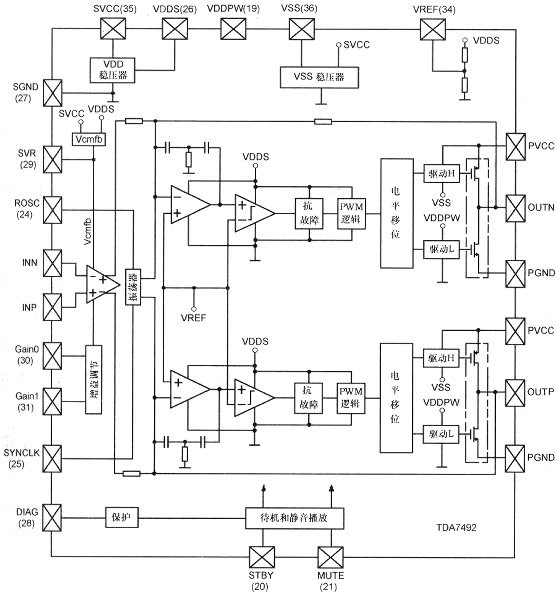

     芯片电路TDA7492是一种两通道BTLD类音频功率放大器集成电路。TDA7492的每个通道含有一个振荡器、一个差分输入放大器、电平移位电路、高端(H)和低端(L)驱动器、高/低端功率MOSFET、保护电路及待机和静音控制电路等。下图为TDA7492-个通道的内部结构框图。

  封装及引脚功能TDA7492采用36引脚裸露焊板在顶部的PowerSS0-36EPU封装,外形如下图所示。

各引脚功能如下表。

引脚 名称 功能
1  SUB-GND 连接到框架
2,3  OUTPB 右通道正PWM输出
4,5  PGNDB 右通道功率级地
6,7  PVCCB 右通道电源
8,9  OUTNB 右通道负PWM输出
10,11  OUTNA 右通道负PWM输出
12,13  PVCCA 左通道电源
14, 15  PGNDA 左通道功率级地
16,17  OUTPA 左通道正PWM输出
18  PGND 功率级地
18  VDDPV 功率级3.3V稳压器输出
20  STBY 待机模式控制输入
21  MUTE 静音模式控制输入
22  INPA 左通道正差分输入
23  INNA 左通道负差分输入
24  ROSC 主振荡器频率设置端
25  SYNCLK 外部振荡器时钟输入/输出端
26  VDDS 信号电路3.3V稳压器输出
27  SGND 信号地
28  DIAG 开路漏极诊断输出
29  SVR 电源电压抑制输出
30  GAINO 增益设置输入(1)
31  GAIN1 增益设置输入(2)
32  INPB 右通道正差分输入
33  INNB 右通道负差分输入
34  VREF 以地作参考的VDDS/2输出
35  SVCC 信号电路电源
36  VSS 以电源作参考的3.3V稳压器输出
  EP 裸露焊板,被连接到地

  主要性能与特点

  单电源操作TDA7492利用8—26V的宽范围单电源电压操作,静态电源电流仅约26mA。

  输出功率TDA7492在总谐波失真TDH=10%、电源电压VCC=25V下,当扬声器阻抗RL=6Ω时,连续输出功率P0=50W+50W,当RL=8Ω时,P0=40W+40W。

  效率放大器在输出功率P0=2×40W时,效率T1达90%。

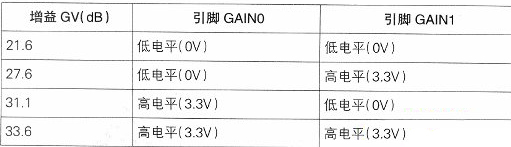

  增益设置TDA7492的增益GV可通过放大器反馈电阻的变化来设置。TDA7492有4种固定增益,可以通过两个输入引脚GAINO(引脚30)和GAIN1(引脚31)来选择,如下表所示。

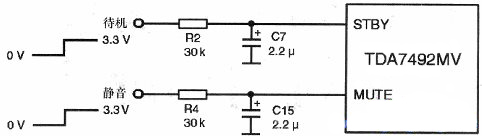

  工作模式选择TDA7492有三种工作模式[待机、静音和操作(播放)],可以通过引脚STYB(引脚20)和MUTE(引脚21)来选择。待机和静音电路如下图所示,工作模式选择见下表。

内部和外部时钟TDA7492的输出开关频率fsw可由内部振荡器产生,其数值由连接在IC引脚Rosc(引脚24)外部的接地电阻Rosc设定,计算公式为fsv=10的6次方/{[16×Rosc(kΩ)+182kΩ]×4).在时钟由内部产生的主模式情况下,IC引脚SYNCLK(引脚25)则为时钟输出端,其输出频率为放大器开关频率的2倍,即fsyccu(-2×fsw。

  在同一系统中若使用两个或更多的TDA7492时,为保证各个TDA7492都在同一频率上工作,应利用一个TDA7492作为主时钟源,其它TDA7492作为从属放大器。在此情况下,主时钟源IC在引脚SYNCLK上的输出应连接从属放大器的引脚SYNCLK,从属TDA7492的引脚SYNCLK则变作输入端。从属IC的引脚ROSC应当悬空,从属放大器输出开关频率fslave为fSYNCLK的1/2。

  保护功能TDA7492提供欠压、过压、短路和热过载保护。

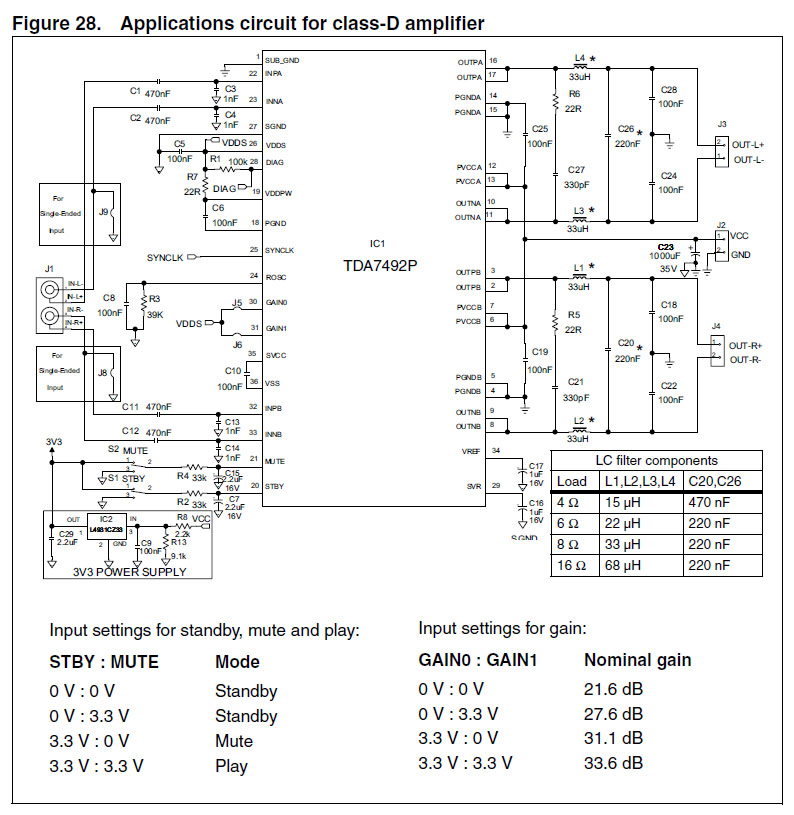

  典型应用电路  上图为TDA7492的典型应用电路。上图中,电源电压VCC(典型值为25V)从连接器J2加入,经电容C23和C25、C19退耦和旁路,分别施加到ICl(TDA7492)的引脚PVCCA和PVCCB。VCC还通过一个三端线性降压稳压器IC2产生一个3.3V的电压,作为待机和静音电路的偏置。利用开关S1和S2,可以控制和选择放大器的工作模式。

  如果电源电压VCC<7v或vcc>28V,TDA7492的欠电压保护(U-VP)电路或过电压(OVP)电路则被激活,放大器输出高阻抗。

  由于IC1引脚Rosc外部电阻R3(Rosc)=39kQ,输出开关频率fsw=310kHz。

  J8和J9分别用于两个通道的单端(SE)输入,J1用于差分输入。在采用差分输入时,放大器的共模噪声最小。

  TDA7492的输入阻抗2i=60kΩ,耦合电容Ci(C1、C2和C11、C12)为470nF,放大器-3dB截止频率fc=1/(2πRiCi)=5.6Hz。

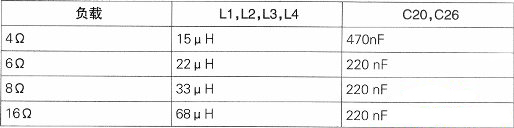

  为避免EMI问题,在扬声器与IC1输入端之间设置了低通滤波器。滤波器的截止频率高于22kHz而又远低于输出开关频率。负载阻抗不同,电感和电容元件的数值亦不同,如下表所示。

  输出LC滤波器的作用是将PWM信号转换为模拟音频信号。

  在放大器运行期间,如果输出电流超过6A,或者芯片结温Tj超过1500C,则会激活过电流保护(OCP)电路和过温度保护(OTP)电路,停止PWM输出。
