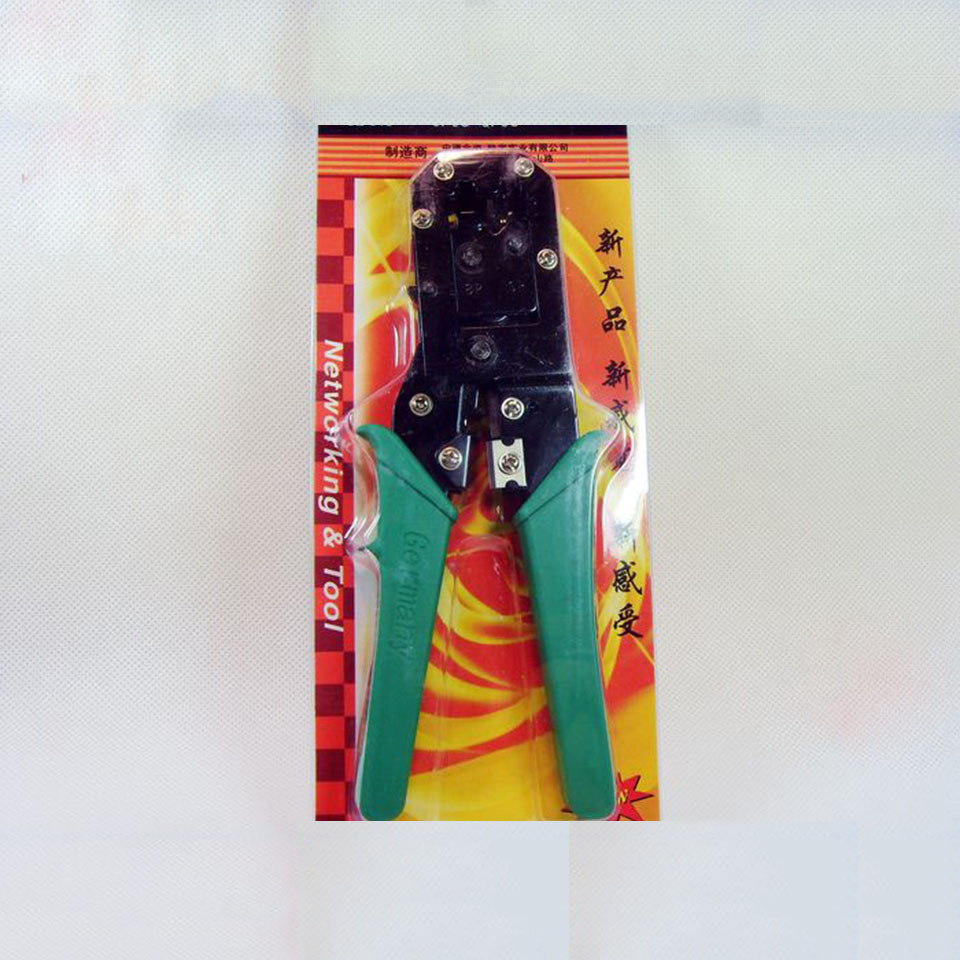

欧宝 SZ-318 RJ45 RJ11 压线工具压线钳网钳两用网线钳--杭州精灵电子

两用多功能网线钳（多功能网线钳子,制作6/8芯电缆必备工具）

附带功能:

1.除线外包皮

2.切割网线

3.6/8芯压线/压芯接口

重量：约0.35KG

详细说明：

8p8c6p6c网钳，可以制作8芯网线及6芯电话线水晶头。

本工具集成了网线钳所有功能，能方便进行网线（电话线）切断、压线、剥线等操作。

两用网线钳，功能多，结实耐用，是信息时代，现代家庭常备工具，能制作RJ45网络线接头、RJ11电话线接头、6P电话线接头，集成网线钳所有功能，能方便进行切断、压线、剥线等操作，两用多功能集成了网线钳所有功能，能方便进行网线（电话线）切断、压线、剥线等操作。
包装配件：压线钳一把

水晶头接法:
工具:网钳(即本商品)（必备）

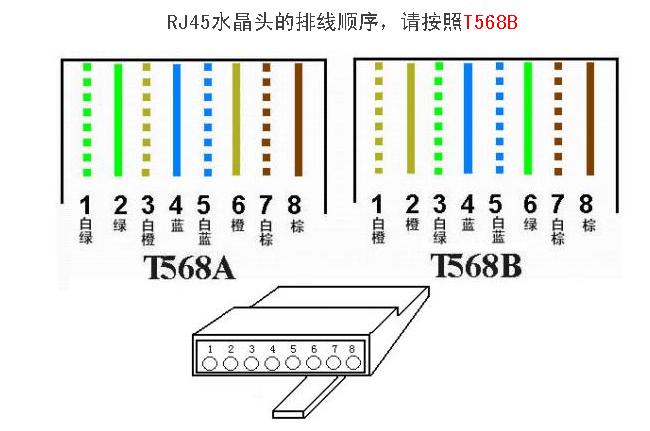

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B)
1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头
2->橙
3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头
4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头
5->蓝白
6->绿
7->棕白
8->棕
而且，使用电缆两头一对一的连接方式，
会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->
Near-end-crosstalk）所以应按照国际标准打线！！

第一步：

我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

第二步：

我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。把一部分的保护胶皮去掉。在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量。
第三步：

我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

第四步：

我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

第五步：

我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

第六步：

当然就是压线了，确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“啪”一声即可。
