傻瓜1100 2100是中山达华厂出的功放厚模块,傻瓜21表示双声道100W,被称为“傻瓜IC”的集成电路模块，爱好者也称之为“一脚踏”的功放电路。

    傻瓜2100工作原理简介:
    它的输出级采用了N沟道和P沟道的绝缘栅场效应管，具有动态频响宽、电源电压范围广和输出音色优美等特点。在集成块内部电路上还设计了过压、过热自动保护及可自行恢复的电路装置。应用时无须外接电阻电容等元件，即便不懂电子电路的人，接上音箱，接通直流电源，音响设备就可以方便地工作了，故美称“傻瓜”功放。


    傻瓜1100/2100功放主要技术参数见附表1-18所列

　 从表中参数可看出，它们都可以在电源电压变化一倍的情况下照常工作，加上散热片后可以有最大75W的输出。

 傻瓜2100管脚及典型应用电路

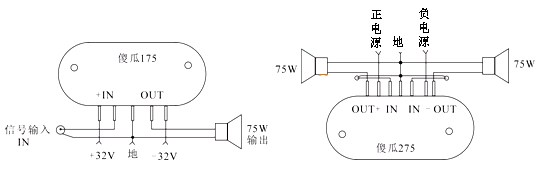

“傻瓜”功放的应用电路如附图1-26所示。图中给出了1100及2100功放两种应用电路。从图中可以看到，除了喇叭电源之外，不需要再接任何元器件，使用起来非常方便。
